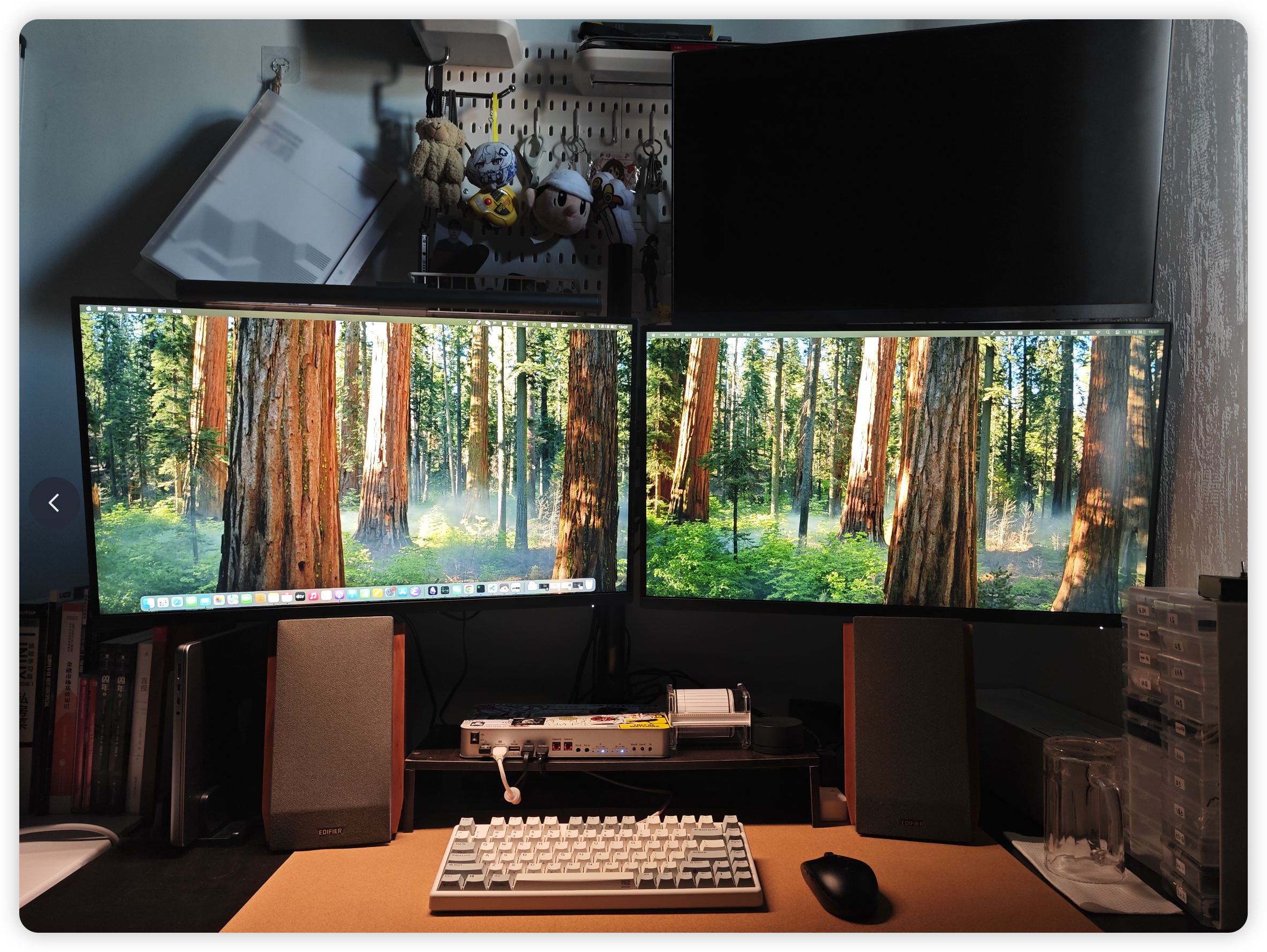

在 2024 年的年终总结里，桌面 SetUp 是我感觉比较得意的部分。作为一个 电子设备爱好者 兼 已经不怎么花时间打游戏的电子游戏爱好者，一直有一个摆在脸上但又不愿花精力去面对的问题，就是如何找到既能兼容手里的一堆设备，又能优雅的解决从设备 A 切换到设备 B 的方案。在这之前，有相当长的上一段时间里，我都是用一种非常刀耕火种的，通过人肉拔插转移线缆的方式来切换设备。终于有一天，我在对着显示器发呆的时候，有了现在的这个解决方案。
显示器与设备
我有四台有显示需求的电子设备，分别是 任天堂 swtich，macbook pro，工作笔记本 和 自组 PC。除了 switch 没有键鼠需求，并且只需要一块显示器外。另外三个设备不管是平时工作还是打游戏基本都有双屏的需求。
之前我有两块 1080p 的显示器。本来寻思咬咬牙直接升级一块 Dell 2723qx 或者 LG 27uq850，但是后来一看 红米 A27U typec 的良心售价，最后还是诚实的选择了两块红米 4K。再外加之前的一块 1080P 显示器支持壁挂，正好我也缺一个副副屏，最终就是现在铁血三红米的显示器阵容。
除了电子设备之外，需要兼容的外设部分，其实就是常规键盘鼠标音箱这些，唯一可能特殊一点的就是我还有一个专门的打印机。买这个打印机主要是因为，我这人打游戏或者看资料，特别喜欢把东西打印出来看纸质材料。之后再像美剧里一样把纸质材料吸到白板上写写画画，借此暗戳戳的满足一下自己心底可能还是想成为侦探的愿望。
再梳理一下需求，就是：
双屏：
作为一个程序员，在我的习惯里一个显示器真不够我干活的。需要能支持双横屏。
优雅切换：
没有办法接受我需要弯腰拔线再找另外一个电脑插上这个流程。需要常规体态坐在凳子上，三步以内可以完成显示器内容的切换。
一线通：

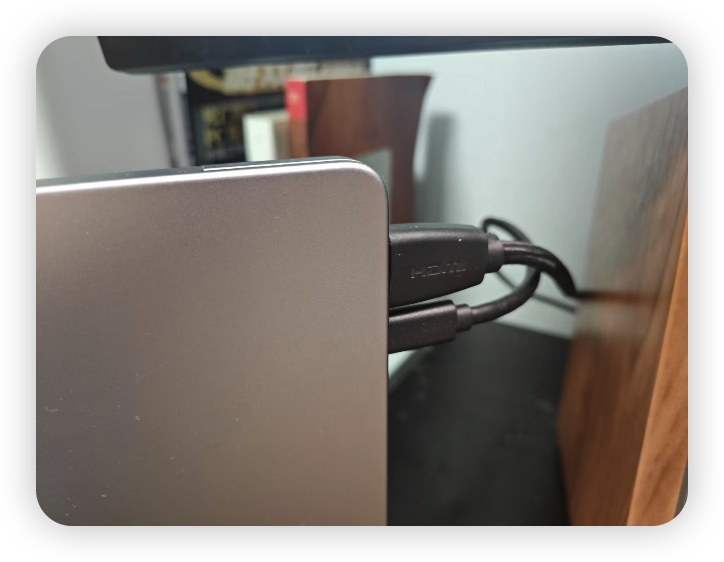

我的 macbook 跟 工作电脑也都有双屏的需求，所以需要能兼容一线通方案。笔记本双屏就是两根线。
协作：
玩游戏有查资料需求，折腾服务器也有双屏显示的需求。键鼠需要能快速切换。而且同时能用一台电脑打游戏，另外一台电脑查资料
可拓展：
考虑到死亡搁浅2 首发 ps 平台，而且可能还有其他服务器。所以方案要有一定的拓展性。
KVM 拓扑
市面上的 KVM,要么只能提供基础的切换功能，要么就是特别贵，而且很难找到一个能同时兼容 HDMI 和 typec 的方案。指望通过现成的 KVM 一步到位是不可能了，唯一的办法还是跟显示器提供的 KVM 组合。做一个二层的 KVM 路由，这样既能保留 显示器 KVM 的一线通能力，还能通过 KVM switch 本身的接口提升拓展性。几乎是唯一可选的方案了。

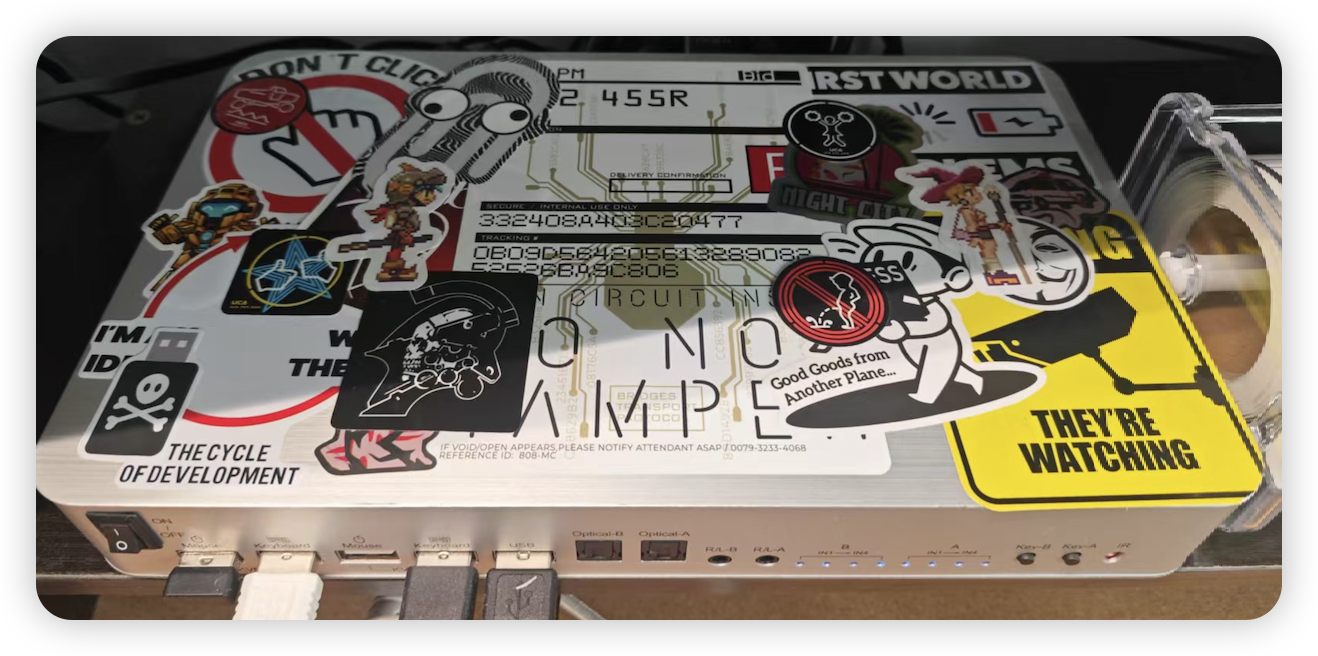

在经过了若干个中午的挑选之后，我选择了上图中的型号。选择它的理由，第一是因为这个型号 4 进 2 出的能力，还有提供的拓展接口，刚刚好跟我的需求所匹配。第二这个盒子上面的指示灯较为完整，可以一眼了解当前状态，第三比较了若干个 KVM 之后，有些多输入多输出的 KVM 价格直接奔 4 位数去了，这个价格还稍微靠谱点，淘宝 300 多块钱不算很贵。最后这个银白色的规整外观也比较符合我的审美。并且由于考虑到这个盒子一定会放在我的桌子最中央的位置，所以虽然买回来的时候已经很美观了，但为了让它更美观一点，我又找了一些贴纸进行了二次美化。这下对这个盒子是真的是彻底满意了👍。
由于这个双层 KVM 的设计比较墨迹，所以相当长的一段时间里我也不是特别明白它为啥能如此符合我的需求，但我更懒的去想明白究竟是怎么回事，所以就这么保持着 “it just works” 的状态，一直遵照着历史经验去使用。最终还是这次决定把它写成博客分享出来，才鼓起勇气想把他弄明白的。但即使到博客写到最后，感觉还是没有做到一目了然的把它说清楚。

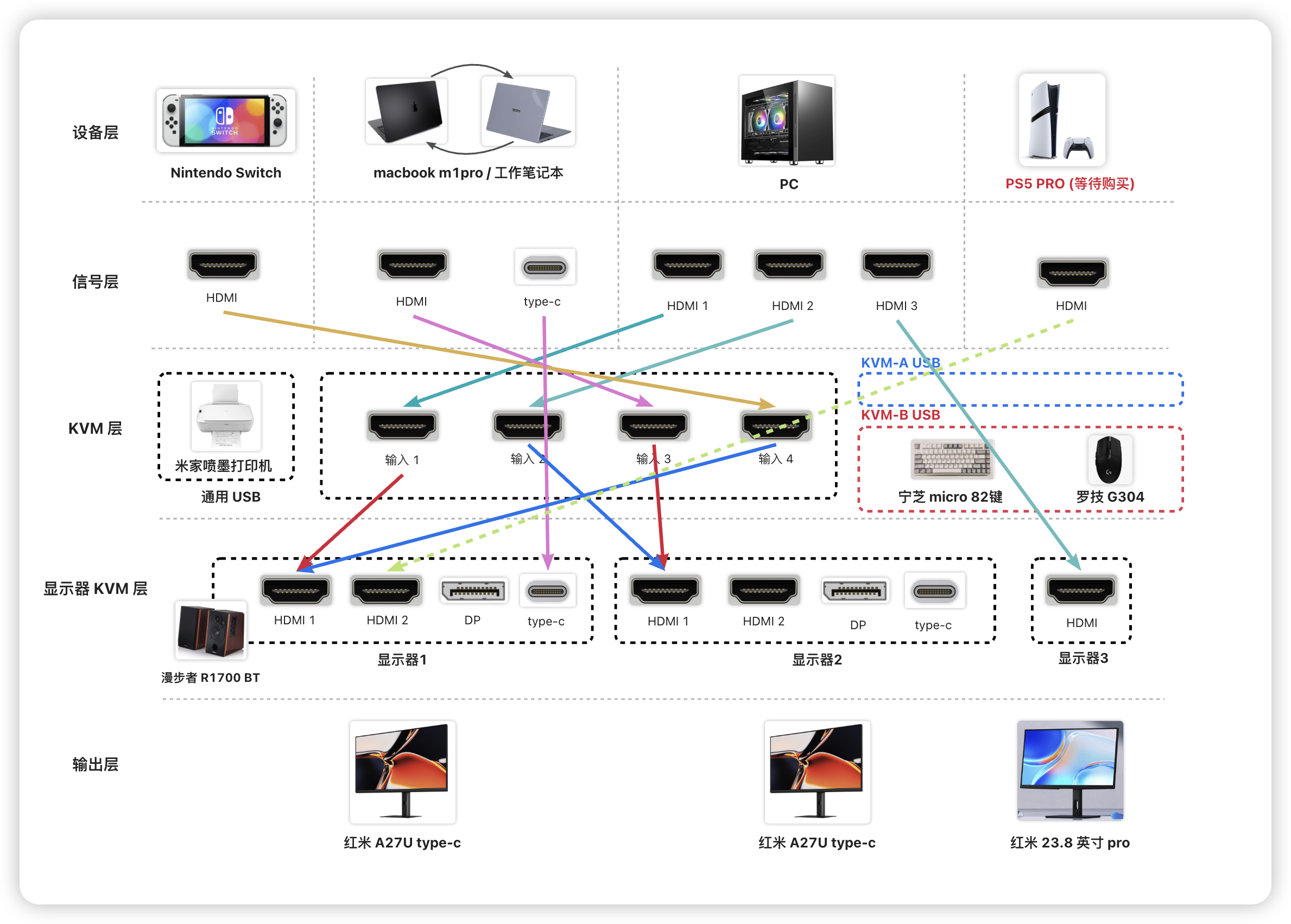

目前的输出拓扑，如下图所示：
实际说起来会比画图简单，关键就是
- 音箱是直通给了个显示器 1，所以显示器 1 所渲染的画面是有声音的。
- 键鼠分配给了 KVM-B，所以 output2 对应的源 是有键鼠的。
- 笔记本模式下，把键鼠通给了显示器，显示器 1 通过一线通方案把键鼠用 typec 回传给了笔记本。但显示信号用的 typec 信号
- 游戏机模式比较简单，只要把信号通给显示器 1 ，有音箱之后用手柄遥控就行了。
使用模式
PC 模式
KVM-A : 输入 1
KVM-B : 输入 2
游戏协同模式
KVM-A : 输入 4
KVM-B : 输入 3 （3=笔记本协同 / 2=PC协同）
笔记本模式
KVM-B : 输入 3
显示器1 : 使用 type-c 信号
拓展潜力
按照上面的用法，KVM 端口 2 和端口 4 没必要这么浪费，完全可以再接入两个需要键盘输入的设备。并且 显示器 1 的 hdmi 2 跟 dp 接口也可以再接入两个只需要音频接口的游戏机或者其他设备。并且这个显示器 2 的接口也还有很大的潜力。
ps5 pro 跟 mac mini m4 都是我比较心仪的设备。一个是打算买回来专门玩死亡搁浅的，另外一个小巧，低功耗，完全可以替代我之前的服务器。但是如果按照现在的上班工作强度，我是绝对不可能有精力同时玩转这两个设备的。
所以，无论如何，还是希望后面的工作能更轻松一些吧😭。
